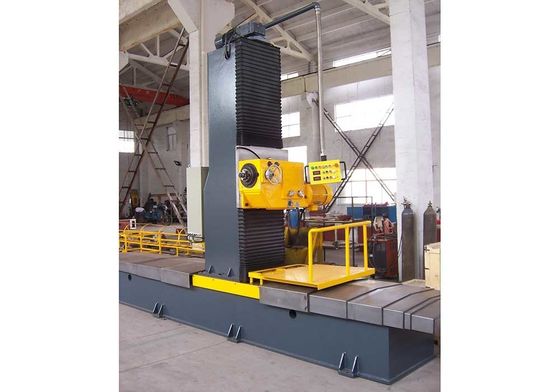

Hộp H Beam cấu trúc cuối máy mài bao gồm bởi trạm mài nâng cột

Các thông số kỹ thuật:

Sức mạnh động cơ máy xay: P=7.5KW HD750

Tốc độ mài ngang: 100-800mm/min VFD bằng biến tần

Tốc độ trượt ngang: 1200mm/min

Tốc độ thẳng đứng của đầu xay: 100-800mm/min VFD bằng biến tần

Sức mạnh động cơ cấp theo chiều ngang: 1.5Kw

Sức mạnh động cơ dọc: 2.2Kw

Tốc độ trục của đầu xay: 75-420rpm, trong sáu bước, điều chỉnh bằng bánh xe tay bên ngoài. (Lưu ý: đây là một mô hình cập nhật để tránh mở hộp số và thay đổi bánh răng bên trong để thay đổi tốc độ)

Phạm vi đầu xay: 0-45dgr

Kích thước ghế máy cắt xay: Φ125-250mm

Động trục trục mài: L=100mm

Chiều kính trục mài: Φ128,57mm

Lỗ cong của đầu xay: NT50

Nhiệt độ môi trường: 10oC ~ 40 oC

Độ ẩm tương đối:Tối đa, độ ẩm tương đối trung bình hàng tháng là 90%

Năng lượng điện: Sự biến động điện áp (dưới tần số định số) ≤ ± 10%

Biến động tần số (dưới điện áp định số) ≤± 2%

Hiệu suất:

Máy được tạo thành từ đầu máy, cột, thân máy, hệ thống cấp cơ khí, hệ thống điều khiển, đơn vị bảo vệ đường ray, lưỡi máy, v.v.

Cả hai đường ray ngang và dọc đều là loại chính xác, có sức tải lớn, khoảng trống nhỏ và độ chính xác tốt;

Đầu xay có thể đi dọc theo trục như 100mm stroke;

Máy được trang bị bộ điều khiển, dễ sử dụng và sắp xếp lưỡi;

Đường ray thẳng đứng được bảo vệ khỏi bụi và phế liệu do vỏ bảo vệ được thiết kế;

Đối với đơn vị bảo vệ của đường ray ngang, nó là một phong cách cascading, với lợi thế của con dấu tốt, không có sự phân tán và tuổi thọ dài.qua đó có thể nhìn thấy tình trạng bôi trơn và sạch của đường ray;

Cơ thể máy và cột là cấu trúc hàn, và được ủ toàn bộ sau khi hàn để cung cấp ổn định, không biến dạng và tiến trình tốt;

Đầu xay được sản xuất bởi nhà sản xuất chuyên nghiệp, có cấu trúc hợp lý, hiệu suất đáng tin cậy, phạm vi tốc độ rộng, độ cứng tốt, tiếng ồn thấp, hiệu quả cao và dễ vận hành.Rpm của đầu máy có thể được điều chỉnh bằng tay dựa trên đường kính của ghế máy xay;

Đầu xay có thể được xoay hoàn toàn trong phạm vi 0 ~ 45o trong các slide dọc, để dễ dàng beveling.

Có bơm bôi trơn thủ công trên các slide ngang, cung cấp bôi trơn tốt cho đường ray;

Mái máy là một loại tiêu chuẩn, có sẵn trên thị trường.

Phạm vi cung cấp:

Cột bao gồm: đầu xay (7,5kW), trượt dọc, thân cột, cơ chế truyền tải nâng, nắp bảo vệ;

Các tấm trượt ngang bao gồm: bàn làm việc, thân máy, hệ thống truyền dẫn cấp, nắp bảo vệ;

Hệ thống điều khiển bao gồm: bảng điều khiển, máy điều khiển, biến tần AC

Công cụ để lắp đặt lưỡi dao mài bao gồm: thanh kéo, trục, chỗ ngồi lưỡi dao mài 160 standart, công cụ lắp đặt, v.v.

Sổ tay vận hành (bao gồm bản vẽ nền móng, sơ đồ điện, sơ đồ thủy lực)

Người dùng tham gia:

a. nền tảng (người bán cung cấp bản vẽ).

b. Vít đất (L) và vít mở rộng.
