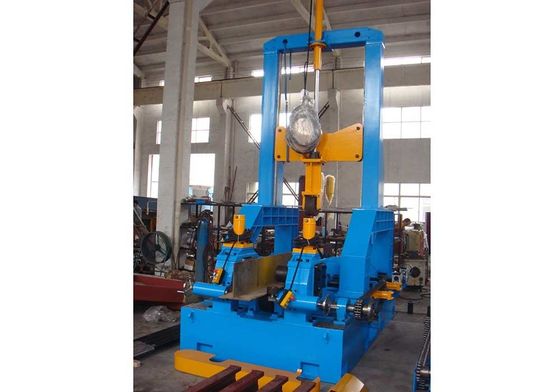

PHJ Máy hàn hạch H tích hợp

Mô hình: PHJ-15

- Độ dày miếng lót T:6-25mm

- Chiều rộng B: 200-800mm

- Độ dày web A:4-40mm

- Chiều cao web H:200-1500mm

- Chiều dài chùm L:4000-15000mm

- Phương pháp hàn: Saw phẳng (một dây)

- Chiều cao filet tối đa: 8mm

- Input conveyor: tổng cộng 12m, ba mảnh, một trong số đó là trình điều khiển

- Conveyor đầu ra: tổng cộng 12m, hai trong số đó được nâng lên

- Động cơ chính: 7.5kW

- Tốc độ làm việc: 0,2-2m/min

- Động cơ vận chuyển: 0,75kWx2

- Sức hàn: Lincoln PP-1000

- Máy tái chế dòng chảy: ZH-100 ((3kWx2)

- Động cơ hệ thống thủy lực: 5.5kW

- Áp suất làm việc: 6-8Mpa

- Áp suất hệ thống tối đa: 10Mpa

Phần lắp ráp:

Có bốn bộ thiết bị tập trung và vị trí, làm việc đồng bộ, điều chỉnh bằng bánh xe tay, tập trung bằng vít chì và kẹp bằng xi lanh thủy lực.

Có bàn tay tập trung ban đầu ở đầu máy vận chuyển đầu vào. Khi sườn và web được nâng lên cơ thể chính, nó tập trung các tấm chủ yếu và hỗ trợ web khỏi nghiêng.

Có một bộ thiết bị tập trung thủ công cho sườn ở đầu đường vận chuyển đầu ra, để ổn định trung tâm bằng cách điều chỉnh nó.

Có một khối sắp xếp ở phía đầu vào, để sắp xếp web và flange.

- Phần hàn:

Một bộ đuốc hàn ở cả hai bên để hàn chùm I tại filet phẳng cùng một lúc.

Sản phẩm hàn là CHENGDU HUAYUAN MZ-1000 với bộ cấp dây tự động.

Hai bộ hệ thống tái chế luồng tự động. luồng được cung cấp để may tự động, và có miệng hút sau ngọn đuốc để tái chế luồng cho sử dụng lặp lại.

Tốc độ hàn thay đổi theo biến tần. Người dùng có thể tự do quyết định tốc độ hợp lý.

- Phần thẳng:

Đường H sẽ bị biến dạng sau khi hàn sử dụng phần thẳng, đường có thể được thẳng.

Cuộn trên có thể cung cấp áp lực phù hợp thông qua xi lanh thủy lực theo độ dày và biến dạng của vòm.

Tất cả các cuộn được làm bằng kim loại hợp kim đủ điều kiện và xử lý nhiệt để tránh các khiếm khuyết, để đảm bảo sự ổn định và tuổi thọ lâu dài.

Tốc độ thẳng bằng tốc độ lắp ráp, được điều khiển bởi một động cơ và hộp số, được điều khiển bởi biến tần.

Có máy vận chuyển nâng thủy lực. Nó có thể nâng theo biến dạng, để hỗ trợ chùm kết thúc lắp ráp, hàn và thẳng.

Quá trình được điều khiển bởi MITSUBISHI PLC. Động cơ được điều khiển bởi biến tần AC. Có bộ lọc tốt cho hệ thống thủy lực có thể cung cấp tuổi thọ dài cho van điện từ.

Phần thẳng đang làm việc để giảm biến dạng khi hàn ở đường cắt ngang.
