Tháp gió phát triển dây chuyền điều chỉnh Rotator điểm hàn thủy lực

MOQ:	1 bộ
standard packaging:	Pallet gỗ
Delivery period:	10-15 ngày
phương thức thanh toán:	L/C, T/T
Supply Capacity:	100 bộ / tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

PR.TRUNG QUỐC

Hàng hiệu

OTA

Chứng nhận

CE, ISO

Số mô hình

Tốc độ tuyến tính của bánh xe:

100 ~ 1000mm/phút

Tải tối đa (kg):

20-100

Công việc ứng tuyển dia(mm):

θ1500-6500

Kích thước con lăn tối thiểu (mm):

θ350*150

Vật liệu:

thép

Làm nổi bật:

Tháp gió phát triển dây chuyền hàn rotator

Công cụ quay vòng hàn Fit Up

Máy quay hàn điểm thủy lực

Mô tả sản phẩm

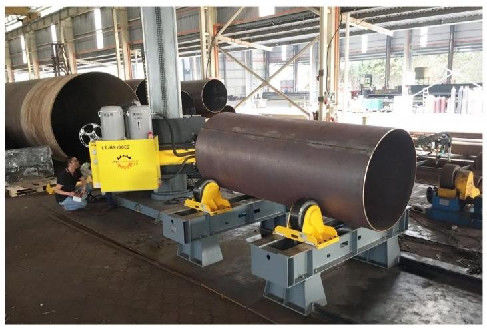

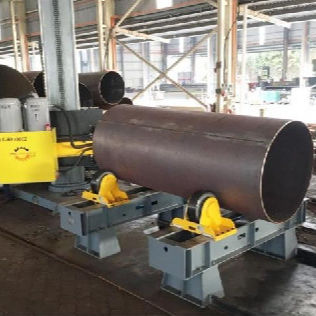

Máy xoay trang bị bao gồm một bộ máy xoay nâng thủy lực (2 đơn vị) và một bộ máy xoay hàn di chuyển (2 đơn vị).Bốn xi lanh của rotator nâng thủy lực được sử dụng để theo kính thiên văn kiểm soát khoảng cách giữa các trung tâm của bốn cuộn, để thay đổi sự dịch chuyển của tháp trên theo hướng chiều cao và theo hướng ngang, để hoàn toàn phù hợp với tháp được đặt trên máy quay hàn di chuyển,và xoay của vòng xoay hàn di chuyển điều khiển xoay của hai phần tháp, để các nhóm tháp được hoàn thành đồng bộ phù hợp.

Dưới đây là các thông số liên quan cho các mô hình khác nhau

Mô hình	Trọng lượng tối đa ((kg)	Địa chỉ công việc áp dụng (mm)	Chiều kính và chiều rộng cuộn (mm)	Tốc độ tuyến tính của bánh xe ((mm/min)
GK-20-F	2000	θ1500-4000	θ350*150	100-1000mm/phút
GK-40-F	4000	θ2000-4500	θ400*160	100-1000mm/phút
GK-60-F	60000	θ2500-5000	θ450*180	100-1000mm/phút
GK-80-F	80000	θ2800-5500	θ500*200	100-1000mm/phút
GK-100-F	100000	θ3000-6500	θ500*220	100-1000mm/phút

Dòng phát triển bao gồm một bộ vòng xoay gắn kết thủy lực loại cố định và một bộ vòng xoay điều chỉnh di động.
Cơ thể tháp gió được lắp đặt và hàn tại trạm làm việc này. phần đầu tiên được đặt trên rotator điều chỉnh, phần thứ hai được đặt trên rotator lắp đặt thủy lực. Sau khi sắp xếp hai phần,bằng cách điều chỉnh rotator phù hợp, hàn điểm được thực hiện bằng cách xoay rotator có thể điều chỉnh. Máy thao tác hoàn thành hàn tròn bên ngoài và bên trong sau khi điều chỉnh.các phần được kết nối và phát triển đến toàn bộ dòng, cho đến khi phần cuối cùng với sườn được hàn.

Bước 1, đặt các phần với sợi brush trên một bộ rotator
Bước 2, đặt phần thứ hai trên rotator phù hợp, làm hàn điểm bằng cách điều chỉnh rotator phù hợp.
Thứ ba, kết thúc xử lý hàn bên trong hàn tròn.
Thứ tư, di chuyển bộ xoay điều chỉnh để kéo phần phía sau.
Thứ năm, đặt phần thứ ba vào vòng xoay.
Thứ sáu, làm hàn điểm bằng cách điều chỉnh rotator phù hợp.
7, hàn thao tác kết thúc bên trong hàn tròn.
Thứ tám, các rotator điều chỉnh di chuyển ngược cùng với thân tháp.
Thứ chín, đặt phần thứ tư trên rotator phù hợp lên
10, hàn điểm được thực hiện bằng cách điều chỉnh rotator phù hợp
11th, hàn thao tác kết thúc bên trong hàn tròn.Lặp lại các bước trên cho đến khi phần cuối cùng với sợi dây lót được gắn.
Thứ 12, bộ điều khiển di động làm tất cả bên ngoài hàn tròn.

Đặt phần thứ hai trên Rotator Fit Up, làm hàn điểm bằng cách điều chỉnh Rotator Fit Up.
Làm hàn điểm bằng cách điều chỉnh Rotator Fit Up.
Đào điểm được thực hiện bằng cách điều chỉnh Rotator Fit Up
