| MOQ: | 1 bộ |
| standard packaging: | Pallet gỗ |
| Delivery period: | 10-15 ngày |
| phương thức thanh toán: | L/C, T/T |
| Supply Capacity: | 100 bộ / tháng |

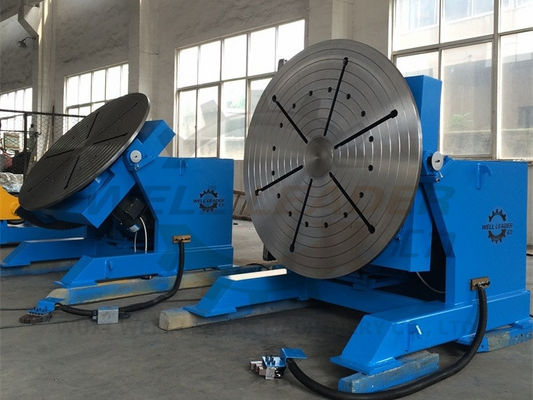

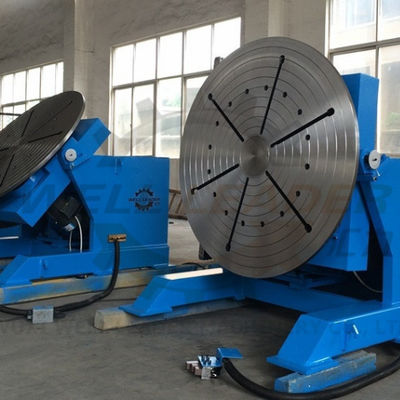

Máy định vị hàn của chúng tôi được thiết kế để xoay các chi tiết dạng tròn hoặc hình ống như mặt bích và ống 360 độ, cho phép thợ hàn đứng ở một vị trí và liên tục làm việc trên một bề mặt bằng phẳng. Điều này giúp ngăn ngừa sự mệt mỏi của công nhân và tăng năng suất vì thợ hàn không cần phải liên tục di chuyển xung quanh phôi để hoàn thành mối hàn. Phương pháp trình bày phôi này cũng có xu hướng đảm bảo các mối hàn có chất lượng cao nhất quán vì không liên quan đến các đường chạy trên cao hoặc theo chiều dọc. Việc nối các đường ống hoặc gắn các phụ kiện đường ống như mặt bích và van là một nhiệm vụ có vấn đề từ góc độ thực hiện do mặt phẳng làm việc 360 độ. Nếu không sử dụng một công cụ như máy định vị hàn, người lao động có thể phải liên tục di chuyển xung quanh và bên dưới phôi để hoàn thành mối nối, điều này không có lợi cho việc hàn chất lượng tốt. Để tránh những gián đoạn thường xuyên trên các đường hàn, máy định vị hàn là một công cụ hàn cần thiết và hiệu quả.
Nhấp vào video bên dưới để xem bản trình diễn hoạt động.
Đặc trưng:
- Cấu trúc ổ bi quay có độ chính xác cao với khả năng xoay 360o không giới hạn.
- Biến tần Mitsubishi / Schneider để cung cấp tốc độ thay đổi vô cấp.
- Linh kiện điện Siemens / Schneider.
- Hộp điều khiển từ xa với cáp dài.
- Hộp điều khiển từ xa không dây.
- Chỉ báo mức độ nghiêng
- Công tắc giới hạn để ngăn chặn việc nghiêng quá mức.
- Đầu nối cáp nguồn nhanh được trang bị.
- Đã được phê duyệt CE.
Thông số kỹ thuật:
- Khả năng nghiêng định mức: 1200kgs ở vị trí đầy đủ
- Trọng lực tối đa: 300mm
- Lệch tâm tối đa: 200mm
- Tốc độ xoay: 0,12-1,2 vòng/phút
- Tốc độ nghiêng: 0,35 vòng/phút
- Phạm vi nghiêng: 0-120 độ
- Động cơ xoay: 1,1kw
- Động cơ nghiêng: 1,1kw
- Kích thước bàn: Φ1200mm
- Phạm vi kẹp mâm cặp: 2”-10”
Phạm vi cung cấp (Đối với mỗi kiểu tiêu chuẩn):
- Thân máy chính với động cơ & hộp số, bàn, vòng bi, v.v.
- Tủ điều khiển với các thành phần Schneider & đầu nối cáp nguồn nhanh
- Hộp điều khiển từ xa với cáp 6m
- Hộp điều khiển từ xa không dây
- Bàn đạp chân
- Mâm cặp hàn WP-300 cho ống 2”-10”
- Các tài liệu liên quan bao gồm bản vẽ cơ khí, sơ đồ điện, hướng dẫn vận hành, v.v.
- Phụ tùng: nút nhấn, đèn, chiết áp.
| Mô hình | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| Khả năng định mức | 300kg | 500kg | 800kg | 1000kg | 2000kg | 3000kg | 5000kg | 10000kg |
| Trọng lực tối đa ở khả năng định mức | 200mm | 250mm | 300mm | 300mm | 300mm | 300mm | 300mm | 400mm |
| Lệch tâm tối đa ở khả năng định mức | 150mm | 150mm | 150mm | 150mm | 200mm | 200mm | 200mm | 200mm |
| Tốc độ xoay (vòng/phút) | 0,2-2 | 0,12-1,2 | 0,12-1,2 | 0,12-1,2 | 0,1-1,0 | 0,05-0,5 | 0,05-0,5 | 0,05-0,5 |
| Tốc độ nghiêng (vòng/phút) | bằng tay/1.3 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,2 | 0,2 |
| Phạm vi nghiêng | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| Công suất động cơ xoay | 0,37kw | 0,4kw | 0,4kw | 0,55kw | 0,75kw | 1,1kw | 1,5kw | 1,5kw |
| Công suất động cơ nghiêng | 0,37kw | 0,37kw | 0,37kw | 0,55kw | 0,75kw | 1,1kw | 1,5kw | 2,2kw |
| Đường kính bàn | Φ600mm | Φ800mm | Φ800mm | Φ900mm | Φ1100mm | Φ1300mm | Φ1600mm | Φ2000mm |
Đã bán cho: Đức, Đan Mạch, Romania, New Zealand, Úc, Singapore, Indonesia, Malaysia, Argentina, Brazil, Chile, Thổ Nhĩ Kỳ, Syria, Israel, Ả Rập Xê Út, Việt Nam, Ấn Độ, v.v.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
| MOQ: | 1 bộ |
| standard packaging: | Pallet gỗ |
| Delivery period: | 10-15 ngày |
| phương thức thanh toán: | L/C, T/T |
| Supply Capacity: | 100 bộ / tháng |
Máy định vị hàn của chúng tôi được thiết kế để xoay các chi tiết dạng tròn hoặc hình ống như mặt bích và ống 360 độ, cho phép thợ hàn đứng ở một vị trí và liên tục làm việc trên một bề mặt bằng phẳng. Điều này giúp ngăn ngừa sự mệt mỏi của công nhân và tăng năng suất vì thợ hàn không cần phải liên tục di chuyển xung quanh phôi để hoàn thành mối hàn. Phương pháp trình bày phôi này cũng có xu hướng đảm bảo các mối hàn có chất lượng cao nhất quán vì không liên quan đến các đường chạy trên cao hoặc theo chiều dọc. Việc nối các đường ống hoặc gắn các phụ kiện đường ống như mặt bích và van là một nhiệm vụ có vấn đề từ góc độ thực hiện do mặt phẳng làm việc 360 độ. Nếu không sử dụng một công cụ như máy định vị hàn, người lao động có thể phải liên tục di chuyển xung quanh và bên dưới phôi để hoàn thành mối nối, điều này không có lợi cho việc hàn chất lượng tốt. Để tránh những gián đoạn thường xuyên trên các đường hàn, máy định vị hàn là một công cụ hàn cần thiết và hiệu quả.
Nhấp vào video bên dưới để xem bản trình diễn hoạt động.
Đặc trưng:
- Cấu trúc ổ bi quay có độ chính xác cao với khả năng xoay 360o không giới hạn.
- Biến tần Mitsubishi / Schneider để cung cấp tốc độ thay đổi vô cấp.
- Linh kiện điện Siemens / Schneider.
- Hộp điều khiển từ xa với cáp dài.
- Hộp điều khiển từ xa không dây.
- Chỉ báo mức độ nghiêng
- Công tắc giới hạn để ngăn chặn việc nghiêng quá mức.
- Đầu nối cáp nguồn nhanh được trang bị.
- Đã được phê duyệt CE.
Thông số kỹ thuật:
- Khả năng nghiêng định mức: 1200kgs ở vị trí đầy đủ
- Trọng lực tối đa: 300mm
- Lệch tâm tối đa: 200mm
- Tốc độ xoay: 0,12-1,2 vòng/phút
- Tốc độ nghiêng: 0,35 vòng/phút
- Phạm vi nghiêng: 0-120 độ
- Động cơ xoay: 1,1kw
- Động cơ nghiêng: 1,1kw
- Kích thước bàn: Φ1200mm
- Phạm vi kẹp mâm cặp: 2”-10”
Phạm vi cung cấp (Đối với mỗi kiểu tiêu chuẩn):
- Thân máy chính với động cơ & hộp số, bàn, vòng bi, v.v.
- Tủ điều khiển với các thành phần Schneider & đầu nối cáp nguồn nhanh
- Hộp điều khiển từ xa với cáp 6m
- Hộp điều khiển từ xa không dây
- Bàn đạp chân
- Mâm cặp hàn WP-300 cho ống 2”-10”
- Các tài liệu liên quan bao gồm bản vẽ cơ khí, sơ đồ điện, hướng dẫn vận hành, v.v.
- Phụ tùng: nút nhấn, đèn, chiết áp.
| Mô hình | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| Khả năng định mức | 300kg | 500kg | 800kg | 1000kg | 2000kg | 3000kg | 5000kg | 10000kg |
| Trọng lực tối đa ở khả năng định mức | 200mm | 250mm | 300mm | 300mm | 300mm | 300mm | 300mm | 400mm |
| Lệch tâm tối đa ở khả năng định mức | 150mm | 150mm | 150mm | 150mm | 200mm | 200mm | 200mm | 200mm |
| Tốc độ xoay (vòng/phút) | 0,2-2 | 0,12-1,2 | 0,12-1,2 | 0,12-1,2 | 0,1-1,0 | 0,05-0,5 | 0,05-0,5 | 0,05-0,5 |
| Tốc độ nghiêng (vòng/phút) | bằng tay/1.3 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,2 | 0,2 |
| Phạm vi nghiêng | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| Công suất động cơ xoay | 0,37kw | 0,4kw | 0,4kw | 0,55kw | 0,75kw | 1,1kw | 1,5kw | 1,5kw |
| Công suất động cơ nghiêng | 0,37kw | 0,37kw | 0,37kw | 0,55kw | 0,75kw | 1,1kw | 1,5kw | 2,2kw |
| Đường kính bàn | Φ600mm | Φ800mm | Φ800mm | Φ900mm | Φ1100mm | Φ1300mm | Φ1600mm | Φ2000mm |
Đã bán cho: Đức, Đan Mạch, Romania, New Zealand, Úc, Singapore, Indonesia, Malaysia, Argentina, Brazil, Chile, Thổ Nhĩ Kỳ, Syria, Israel, Ả Rập Xê Út, Việt Nam, Ấn Độ, v.v.
